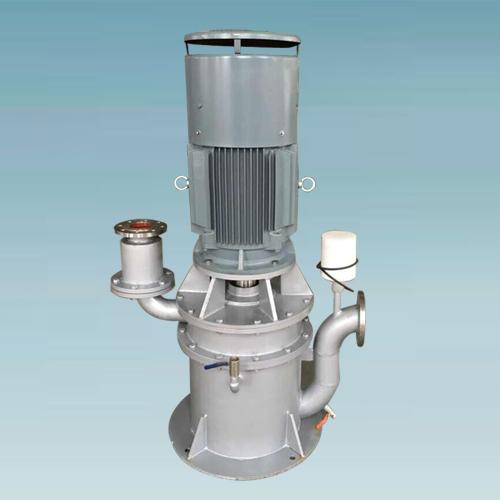

WFB 型无密封自控自吸泵

一、概述
　　WFB系列无密封自控自吸泵，该产品具有耐温耐压等多种功能。目前生产321、304、316、316L、A3、PP（增强聚丙烯）等多种材质的系列整机，五种不同造型共一千余种规格。在电子、电力、化工、冶金、医药、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘选矿、民用建筑等行业中广泛适用，深受用户的好评。

独特的优点
　　1、本公司采用“泵用连环式多面离心密封装置”，革除了传统水泵的填料密封、盘根密封、机械密封、彻底制服了“跑、冒、滴、漏”，是替代各种长轴液下泵、潜水泵等 理想的设备。
2、运行过程中密封装置不摩擦，无麿损，使用寿命较同类产品长10倍以上。
3、移植真空泵原理，自吸性能稳定可靠，特别是采用“电动空气控制阀”，真正实现了“一次引流，终生自吸”。
4、振动小，噪音低，移动灵活，拆卸简便、易于安装，不需地脚固定。
5、具有优越的自控功能，可与高科技领域和高度自动化系统配套使用。
不同造型的用途特点
长方型、圆锥型为您提供了不同形式的安装选择余地；防爆型适用于易燃、易爆环境；户外型借助安全的立体户外罩，在露天工作的情况下，有效的防雨、防雾、防潮、防湿；推车移动型可将水泵推移到您所需要的任何工位上作业。
二、关于配套电机功率的说明
为了合理的配套电机，我们借鉴发达国家的先进经验，把水泵分为A、B、C三种工况适应等级，本说明书中配套的电机功率，是根据A级等级匹配的。您如在B、C级工况使用，可根据具体情况，相应降低配套电机功率。
　　A级工况条件是：连续运行，吸程，流量，扬程三项性能均需达标(选定型号的规定标准)；
　　B级工况条件是：连续运行，三项性能只需两项达标；
　　C级工况条件是：间隔运行，三项性能只需一项达标；
三、选型方法
(1)性能参数表中“类别代码”栏的1-5含义：1型为长方型，2型为圆锥型，3型为防爆型，4型为户外型，5型为推车移动型。“材质符号”栏中G、PP、BXG四组字母分别代表：钢、增强聚丙烯、不锈钢(1Cr18Ni9Ti)四种材质。

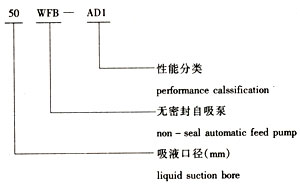

(2)型号意义举例：
　　　　
(3)完整的型号书写方式。假设水泵的要求是：造型为推车移动型，材质为增强聚丙烯，吸液口径为50mm，性能分类为AD1。这台水泵的完整型号为“5PP50WFB-AD1”
　　假设水泵造型是长方形防爆型，其它要求同上，这水泵的完整型号应写为“1.3PP50WFB-AD1”
　　假设水泵造型是圆锥形防爆型，其它要求同上，这水泵的完整型号应写为“2.4PP50WFB-AD1”
(4)水泵的法兰采用中华人民共和国国家标准制造。标准代号GB9115.2-88；GB9115.3-88。非金属材质水泵的法兰压力0.6MPa；金属材质水泵的法兰压力1.0MPa。本公司水泵出厂时，进出液口配一只反法兰。

四、自吸泵性能参数表
表（1）

规格型号specification & model			转速 speed n r/min	流量 capacity Q m3/h	扬程 head H M	配套功率 matched power Kw	允许吸深 allowable suction depth ≤M	吸液口径 suction diameter MM	出液口径 output diameter MM	整机重量 weight Kg
类别代码 category code	材质代号 material	型号 model
1-5	G.PP.BXG	16WFB-A	2900	0.75	8	0.75	2.5	16	10	75
				1.1	6.5
				1.5	5.5
1-5	G.PP.BXG	25WFB-A	2900	3.6	25	3	3.5	25	20	110
1-5	G.PP.BXG	32WFB-A	2900	4.5	13	1.5	3	32	25	99
				6.5	10.5
				9	8
1-5	G.PP.BXG	40WFB-A	2900	6.5	25	4	4	40	32	140
				8.5	23
				10	21
1-5	G.PP.BXG	40WFB-A1	2900	13.5	18	3	4	40	32	140
1-5	G.PP.BXG	40WFB-A2	2900	5	15	2.2	4	40	32	125
				8	13
				10	11
1-5	G.PP.BXG	40WFB-A3	2900	14	8	2.2	4	40	32	125
1-5	G.PP.BXG	50WFB-A	2900	7.5	28	7.5	5	50	40	205
				12.5	26
				15	24.5
1-5	G.PP.BXG	50WFB-A1	2900	10.5	20.5	4	5	50	40	170
1-5	G.PP.BXG	50WFB-AD	1450	5	11	1.5	4	50	40	149
				6.3	10
				7.5	9
1-5	G.PP.BXG	50WFB-AD	1450	10	6	1.5	4	50	40	149
1-4	G.BXG	50WFB-B	2900	10	40	11	5	50	40	215
				11	38
				15	35
1-4	G.PP.BXG	50WFB-B1	2900	7	33	7.5	5	50	40	205
				12	31
				15	29

表（2）

规格型号specification & model			转速 speed n r/min	流量 capacity Q m3/h	扬程 head H M	配套功率 matched power Kw	允许吸深 allowable suction depth ≤M	吸液口径 suction diameter MM	出液口径 output diameter MM	整机重量 weight Kg
类别代码 category code	材质代号 material	型号 model
1-5	G.PP.BXG	50WFB-B2	2900	10	26.5	7.5	5	50	40	185
1-5	G.PP.BXG	50WFB-B3	2900	5	15	2.2	4	50	40	150
				6.4	14
				7.5	12.5
1-4	G.BXG	50WFB-C	2900	8.5	58	15	5	50	40	240
				12	56
				15	54
1-4	G.BXG	50WFB-C1	2900	10	46	11	5	50	40	215
				12	40
1-5	G.PP.BXG	50WFB-CD	2900	5	19	3	4	50		170
				6	18
				8	17
1-4	G.BXG	50WFB-E	2900	7.5	82	18.5	5	50	40	260
				12	80
				15	75
1-4	G.BXG	50WFB-E1	2900	10	68	15	5	50	40	250
				12	62
				15	55
1-5	G.PP.BXG	50WFB-E2	1450	3.5	26	5.5	4	50	40	170
				6.3	25
				7.5	24
1-5	G.PP.BXG	65WFB-A	1450	15	27	7.5	4	65	50	260
				20	26
				25	24
1-5	G.PP.BXG	65WFB-A1	2900	21	20	7.5	4	65	50	260
1-5	G.PP.BXG	65WFB-AD	2900	7	12	3	4	65	50	200
				12	11
				15	9

表（3）

规格型号specification & model			转速 speed n r/min	流量 capacity Q m3/h	扬程 head H M	配套功率 matched power Kw	允许吸深 allowable suction depth ≤M	吸液口径 suction diameter MM	出液口径 output diameter MM	整机重量 weight Kg
类别代码 category code	材质代号 material	型号 model
1-4	G.BXG	65WFB-B	2900	15	41	11	5	65	50	270
				25	38
				30	34
1-5	G.PP.BXG	65WFB-B1	2900	20	26	7.5	5	65	50	250
1-5	G.PP.BXG	65WFB-BD	2900	10	16	5.5	5	65	50	230
				12	14
				15	13
1-4	G.BXG	65WFB-C	2900	15	58	18.5	5	65	50	280
				25	56
				30	52
1-4	G.BXG	65WFB-C1	2900	22	45	15	5	65	50	265
1-5	G.PP.BXG	65WFB-C2	2900	7.5	19	5.5	5	65	50	240
				12.5	18
				15	17
1-4	G.BXG	65WFB-E	2900	15	82	30	5	65	50	450
				25	80
				30	78
1-4	G.BXG	65WFB-E1	2900	21	64	18.5	5	65	50	340
				20	55
1-5	G.PP.BXG	65WFB-E2	1450	7.5	27.5	7.5	5	65	50	280
				12.5	26
				15	24.5
1-4	G.BXG	65WFB-F	2900	15	127	45	5	65	50	485
				25	125
				30	123
1-4	G.BXG	65WFB-F1	2900	18	108	45	5	65	50	485
				21.5	95
				23.5	85

表（4）

规格型号specification & model			转速 speed n r/min	流量 capacity Q m3/h	扬程 head H M	配套功率 matched power Kw	允许吸深 allowable suction depth ≤M	吸液口径 suction diameter MM	出液口径 output diameter MM	整机重量 weight Kg
类别代码 category code	材质代号 material	型号 model
1-4	G.BXG	65WFB-F2	2900	7.5	38	11	5	65	50	270
				12.5	37
				15	36
1-4	G.PP.BXG	65WFB-F3	2900	7	34	7.5	5	65	50	260
				9	30
				12	26
2-4	G.PP.BXG	80WFB-A	2900	30	28	5.5	6	80	65	380
				50	26
				60	24
				70	20
2-4	G.BXG	80WFB-AD	1450	15	11.5	18.5	4	80	65	305
				20	11
				30	10
				38	9
2-4	G.BXG	80WFB-B	2900	40	35	5.5	5	80	65	395
				50	38
				60	35
				65	28
2-4	G.PP.BXG	80WFB-BD	1450	15	15	30	5	80	65	340
				25	14
				30	13
				35	11
2-4	G.BXG	80WFB-C	2900	30	59	7.5	5	80	65	460
				50	55
				60	52
2-4	G.BXG	80WFB-C1	2900	45	38	45	5	80	65	400
				40	46

表（5）

规格型号specification & model			转速 speed n r/min	流量 capacity Q m3/h	扬程 head H M	配套功率 matched power Kw	允许吸深 allowable suction depth ≤M	吸液口径 suction diameter MM	出液口径 output diameter MM	整机重量 weight Kg
类别代码 category code	材质代号 material	型号 model
2-4	G.PP.BXG	80WFB-C2	2900	15	19	7.5	5	80	65	320
				25	18
				30	17
2-4	G.PP.BXG	80WFB-CD	1450	21	14

        特氟龙卓越的特性：
        不粘性： 几乎没有一种固体物质能性地粘在特氟龙涂层表面上，尽管部分粘性材料可能会有些粘性.但基本上所有物质都能轻松去除.
         低摩擦系数： 特氟龙的摩瘵系数通常在0.05 ~ 0.20之间，具体取决于载荷、滑动速度与所使用的特定特氟龙涂料种类.
         不湿润性： 由于涂覆特氟龙的表面都具有疏油和疏水特性，因此不易被润湿。清洁工作更轻松并彻底在很多情况下，这些表面能实现自清洁.
         耐热性： 特氟龙工业涂料能在高达260°C/500°F的温度条件下连续工作；在保证充分通风的条件下，短时使用温度可达315°C /600°F.
         独特的电气性能： 在相当广阔的频率范围内，特氟龙具有很高的绝缘强度、很低的介电系数，以及极高的表面电阻.通过特殊技术，材料甚至可以具 有足够的导电性，作为抗静电涂料使用.
        低温稳定牲： 许多特氟龙工业涂料能承受严酷极端的温度条件.而不会损失其物理特性.特氟龙工业涂料可以在低至-270°C/-454°F的温度条件 下使用.
         耐化学性： 特氟龙通常不受化学环境的影响.目前仅知能影响到特氟龙工业涂料性能的化学品有熔融的碱金属与高反应活性氟化剂.
